芯朋微 非隔離5V 的主打型號——PN8015，PN8015 簡要介紹如下
1.）典型應用Buck/Buck boost 非隔離系統，輸出電壓可通過FB 分壓電阻調整（3.3V‐12V 可調)；
2.） 內置MOS 管典型耐壓800V，比進口的同類產品500V 更可靠；
3.）5V 系統的典型功率為5V/200mA(環境溫度75℃)，峰值功率 5V/300mA；
4.）輸出電壓精度——CV 精度+/‐3%；
5.） OLP/OTP/OCP/SCP 齊全的多種保護功能；
6.） PN8015 可PIN TO PIN 替換PI 的LIN304、305、306 和 SC1117、SC1124 ，僅需微調外圍電阻和電容；
PN8015寬輸出范圍非隔離交直流轉換芯片
概述
PN8015集成PFM控制器及800V高雪崩能力智能功率MOSFET，用于外圍元器件極精簡的小功率非隔離開關電源，輸出電壓可通過FB電阻調整。PN8015內置800V高壓?jiǎn)?dòng)與自供電模塊，實現系統快速啟動、超低待機、自供電功能。該芯片提供了完整的智能化保護功能，包括過載保護，欠壓保護，過溫保護。另外PN8015的降頻調制技術有助于改善EMI特性。
產品特征
■ 內置800V高雪崩能力智能功率MOSFET
■ 內置高壓?jiǎn)?dòng)和自供電電路
■ 適用于Buck、Buck-Boost、Flyback等多種架構
■ 輸出電壓3.3V~12V可通過FB電阻調整
■ 半封閉式穩態輸出電流> 200mA @230VAC
■ 改善EMI的降頻調制技術
■ 優異的負載調整率和工作效率
■ 全面的保護功能

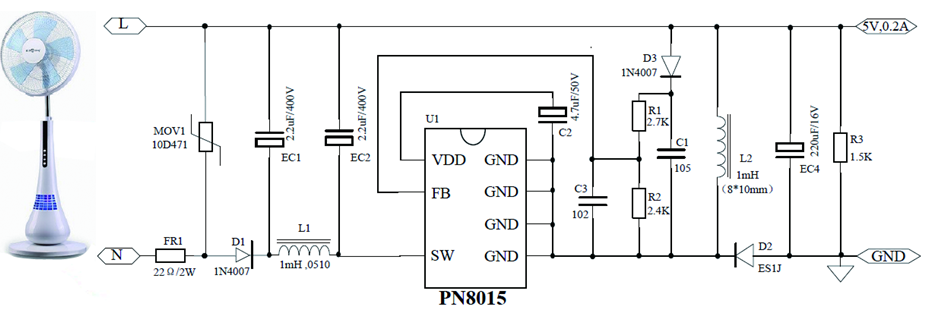

產品屬性及電路圖：
